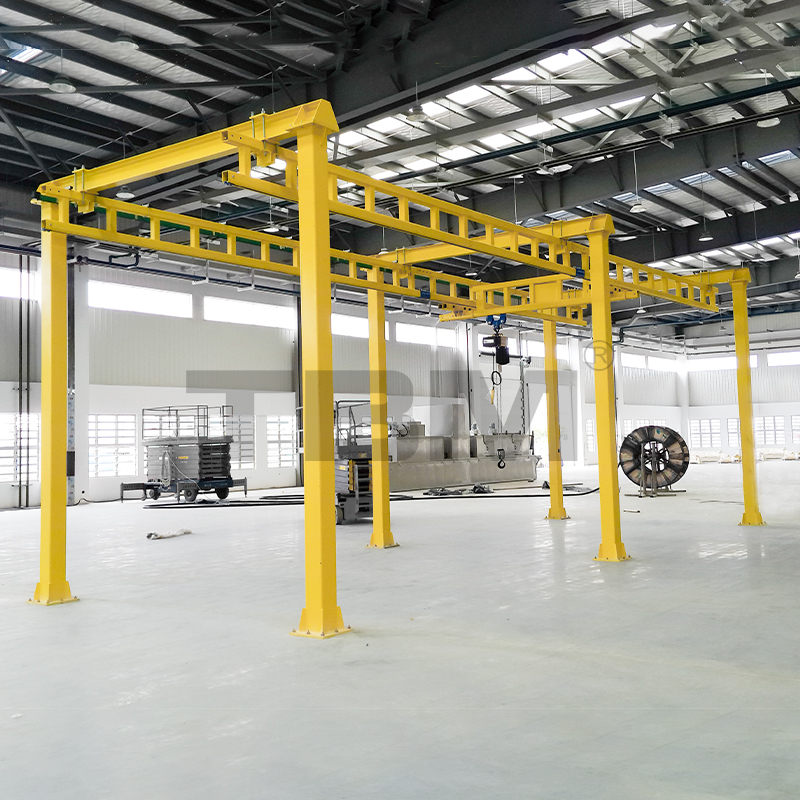

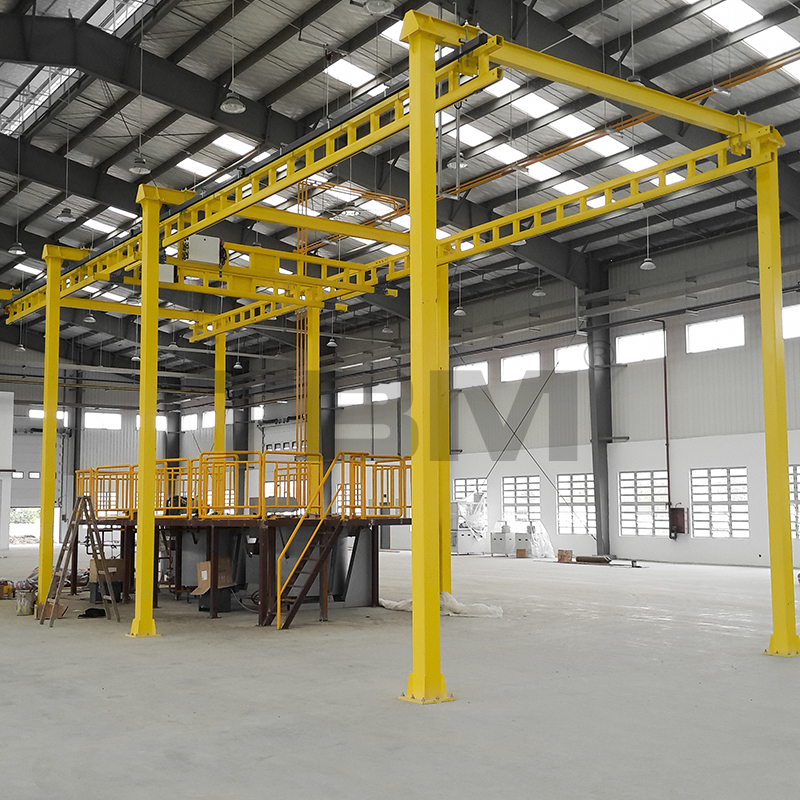

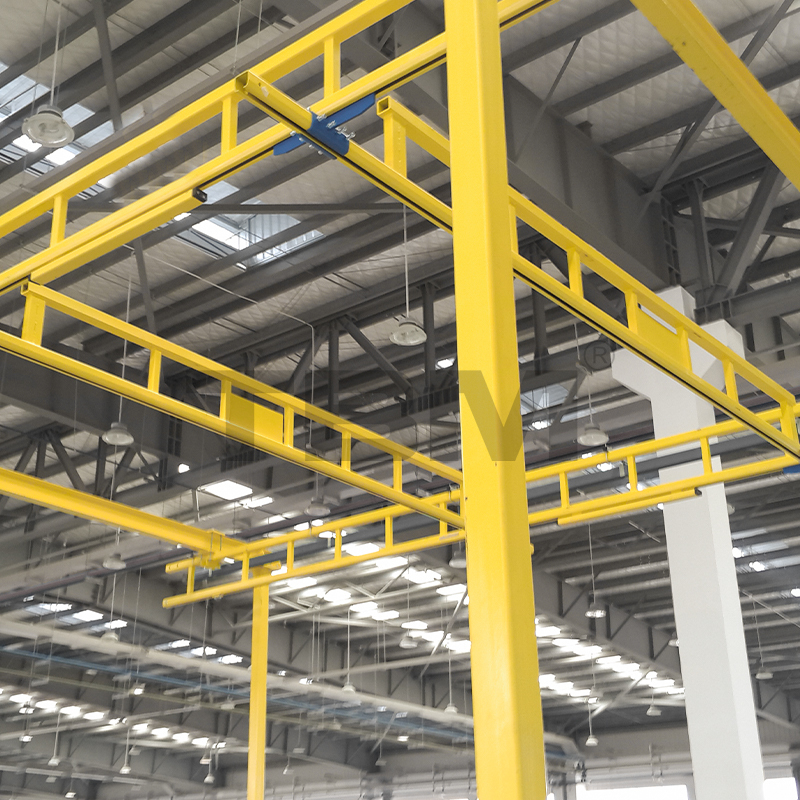

리지드 라이트 크레인

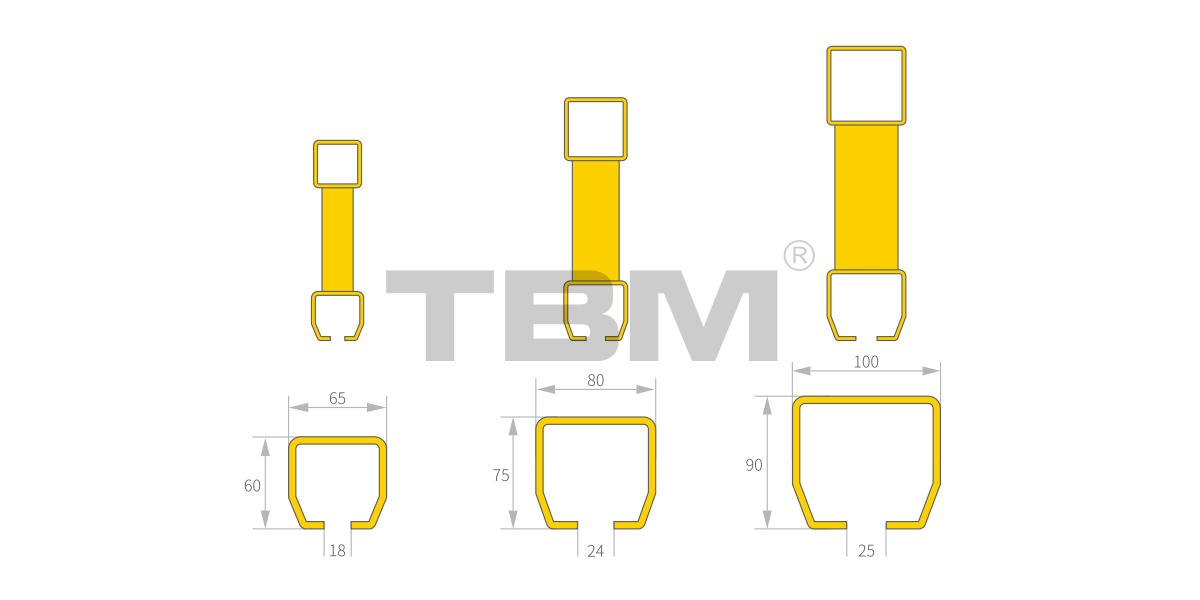

견고한 트랙 구조는 트러스형입니다. 세 가지 기본 트랙 단면을 결합하여 다양한 트러스 구성을 만들 수 있습니다. 이는 상현재, 웹 부재 및 하현재(트랙)의 크기와 같은 요소를 조정하여 다양한 하중 및 범위를 수용하도록 맞춤화될 수 있습니다. 트러스 구조의 높은 하중 용량, 넓은 스팬, 탁월한 안정성 및 매력적인 외관으로 인해 경형 및 소형 리프팅 산업에서 견고한 트랙 크레인이 점점 인기를 얻고 있습니다.

다음은 몇 가지 일반적인 구조 옵션입니다.

견고한 크레인 구성품

RHT02/05/10/20 메인 빔 트롤리
█메인 빔 트롤리는 리프팅 메커니즘 등을 걸는 데 사용됩니다. 바퀴는 고강도 나일론으로 만들어졌으며 해당 경사가 있어 레일 트레드에 맞춰 원활하게 작동하고 자동 센터링을 보장합니다. 양쪽 끝의 구부러진 날개는 트롤리가 실수로 선로에서 떨어지는 것을 방지하여 완벽한 안전을 보장합니다.

RET02/02L/05/05L/10/10L/20L 단일 대들보 레일 트롤리
■레일을 메인빔에 연결합니다. 이 견고한 연결은 이동 중에 메인 빔이 레일에 수직으로 유지되도록 보장하여 빔의 양쪽이 비틀림 없이 동시에 이동할 수 있도록 합니다.

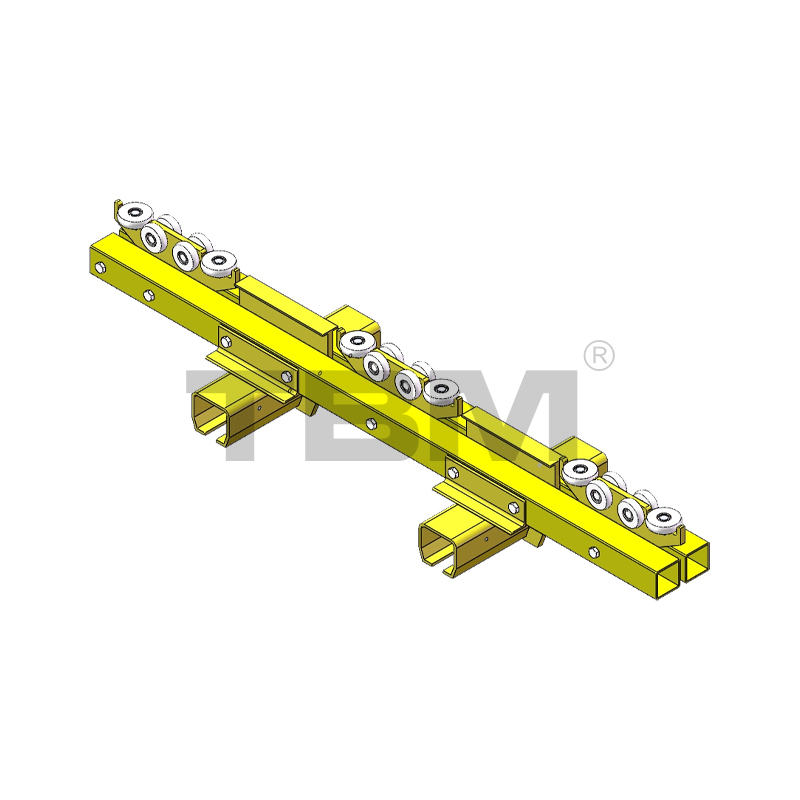

RET60D/75D/90D 이중 대들보 레일 트롤리
이중 거더 구조에서는 엔드 빔 트롤리가 통합되어 두 빔 사이의 일정한 간격을 보장합니다.

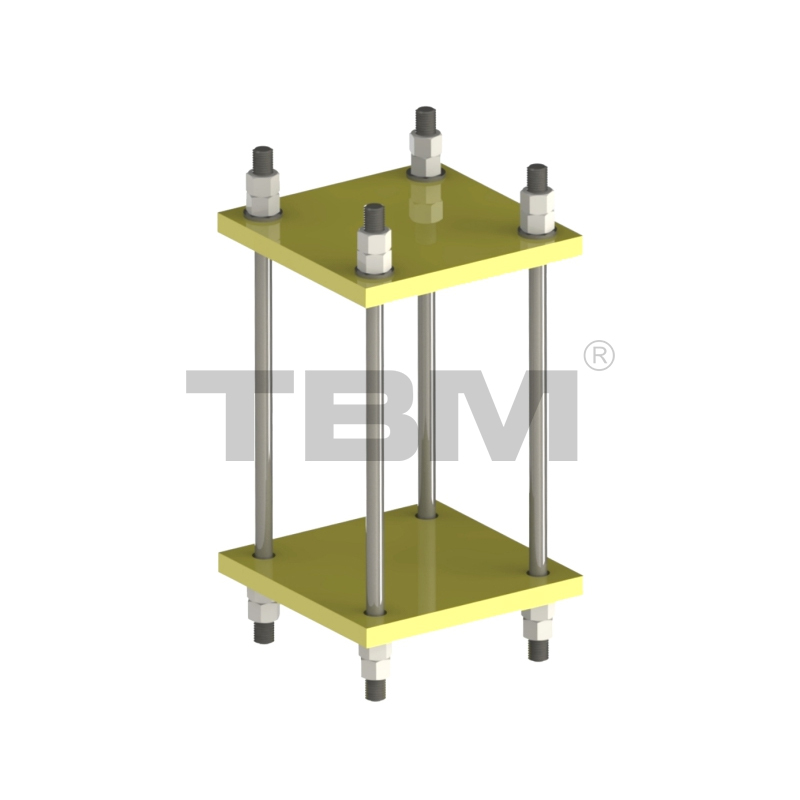

트랙 행거
■트러스의 상현재와 가로보를 견고하게 연결하는데 사용됩니다. 트랙 커넥터의 클램핑 플레이트의 크기와 두께는 부하에 따라 다릅니다.

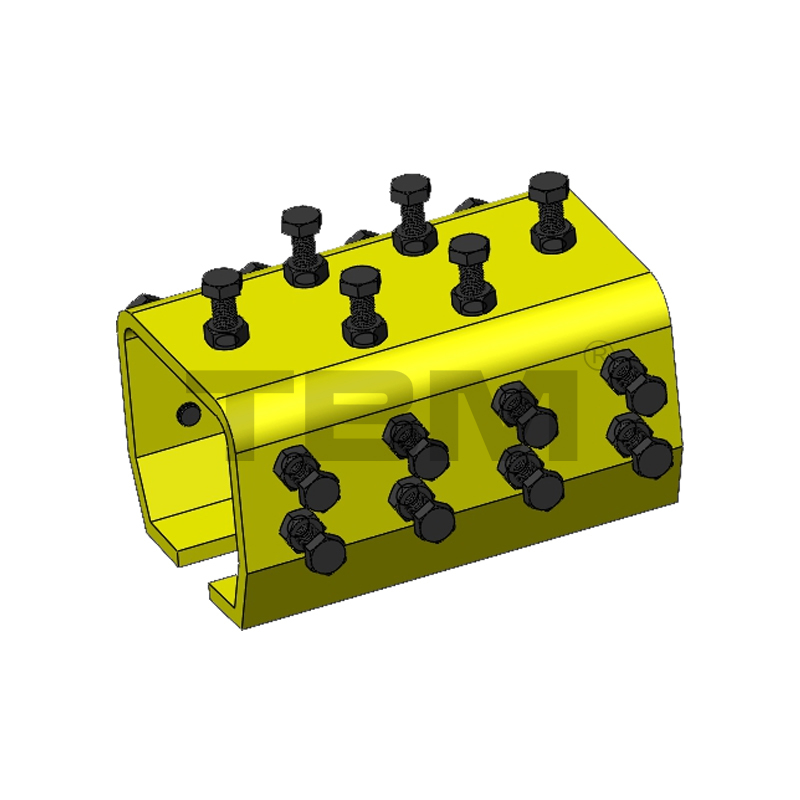

트랙 커넥터
60, 75 및 90 시리즈의 세 가지 트랙 커넥터 모델은 다음과 같습니다.
RRC02/05/10
[인접한 두 고정 레일 사이의 커넥터. 위의 나사를 조정하여 두 개의 고정 레일이 원활하게 연결되도록 하여 트롤리가 원활하게 통과할 수 있도록 하세요.]

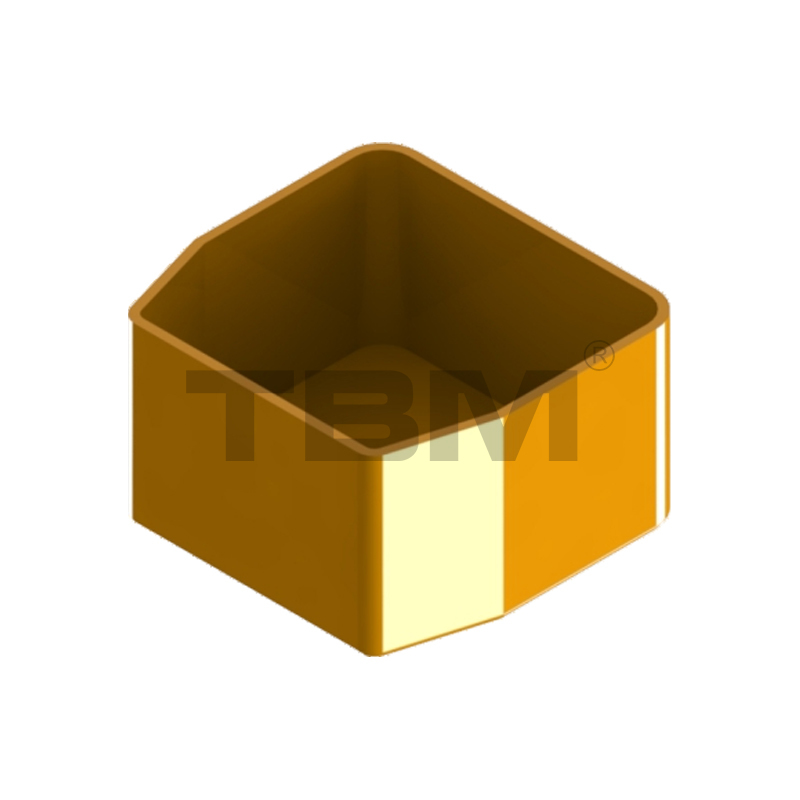

트랙 엔드 캡
60, 75 및 90 시리즈의 세 가지 트랙 엔드 캡 모델은 다음과 같습니다.
기록02/05/10
■ 트랙엔드캡을 사용하여 먼지 및 이물질 유입을 방지하고 미관을 향상시켰습니다.

케이블 풀리
메인 빔이나 호이스트가 이동하는 동안 케이블을 매달거나 견인하는 데 사용됩니다.

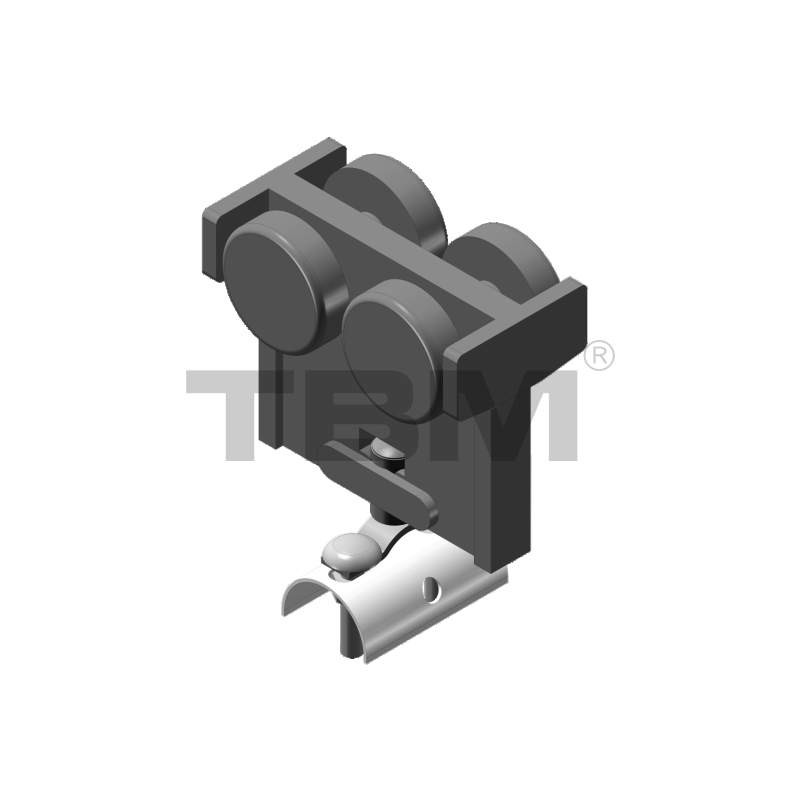

RCTO1 케이블 풀리
RCE01 케이블 터미널 클램프

외부 정류장
■60, 75, 90 트랙 크기와 호환 가능, 모델: RAS01
■트랙의 작동 영역에 따라 조정 가능한 정지 위치.

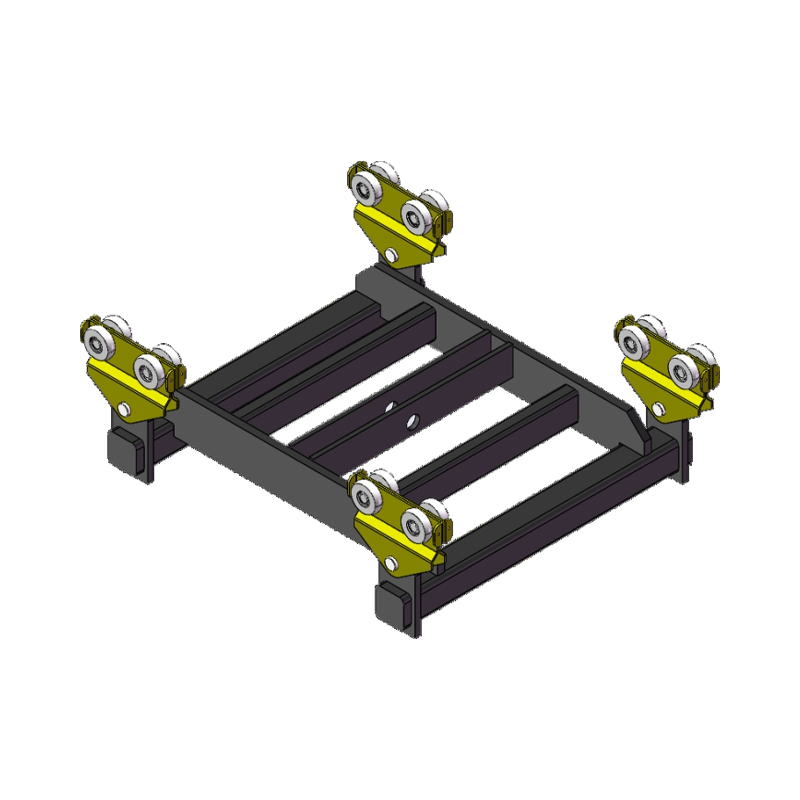

RHT02D/05D/10D/20D 이중 대들보 트롤리 프레임
■기본 이중 거더 중심 간격은 700mm입니다(요청 시 특수 치수 제공 가능).
이중 대들보 트롤리 프레임은 호이스트 하중을 두 개의 메인 빔에 고르게 분산시킵니다.

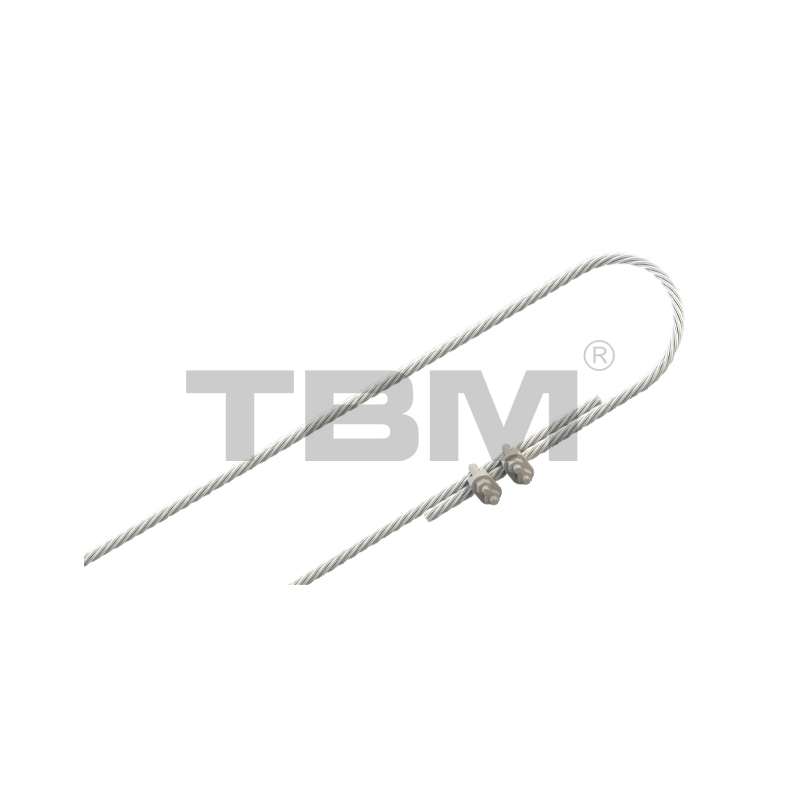

2차 보호
예상치 못한 상황을 방지하기 위해 고정레일, 메인빔, 호이스트 각각에 2차 보호장치를 설치합니다. 그들은 다음과 같이 분류됩니다:

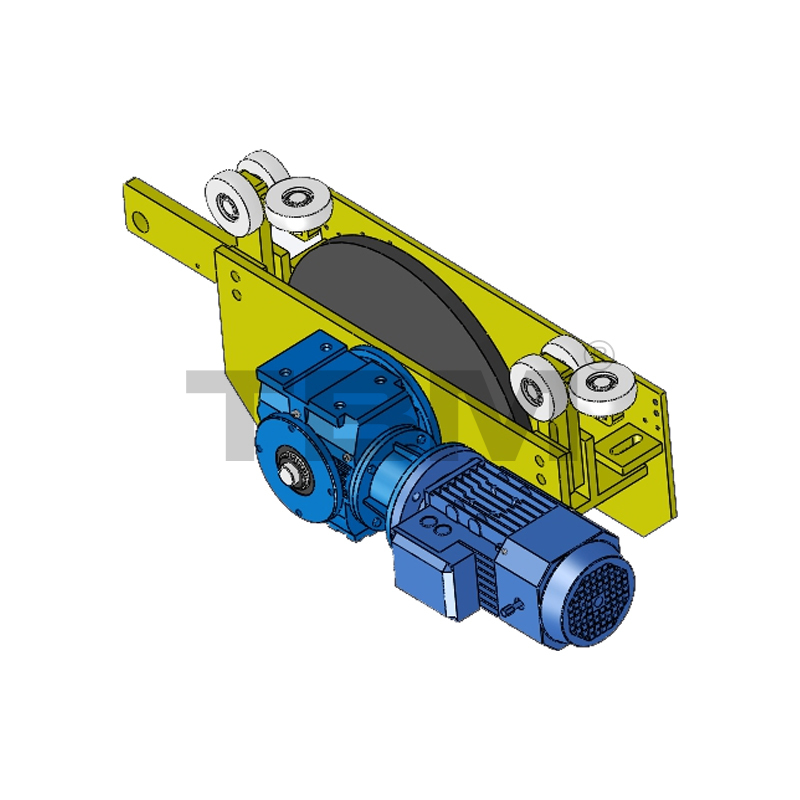

전기 트롤리
주행 모드가 전기인 경우 메인 빔과 호이스트 구동 장치입니다.
모터는 국내 브랜드 또는 수입 브랜드 중에서 선택할 수 있습니다.
[기본 이동 속도: 5-20m/min(가변 주파수 이중 속도)]

전기 제어 상자
■차량 운전을 위한 제어 장치입니다. 고객 요구 사항에 따라 선택되는 구성이 달라질 수 있습니다.
기본 제어 구성은 가변 주파수입니다.

고객 입력

·로드 w
단일 메인빔의 하중, 전체 프레임의 하중

·레일 길이 L
양쪽 고정 레일의 길이를 나타냅니다.

·거더스팬S
두 개의 고정 레일 사이의 중심 간 거리를 나타냅니다. 기본값은 250mm입니다.

·빔 높이 H
메인 빔 트롤리 호이스트의 높이(자립형 구조물의 경우 일반적으로 지면 또는 기둥 지지점에서 계산됨)

·후크 커버리지
장비의 크기로 인해 특정 사각지대가 있습니다. 사용자는 실제 후크 적용 범위 요구 사항을 고려해야 합니다. 또한 장비 설치 및 작동을 위해 안전 여유 공간을 확보해야 하며 이는 공간 크기와 약간 다를 수 있습니다.

·구조 종류 및 운전 제어 방법
구조형은 자립형(기초두께)과 매달린형을 말한다. 메인 빔은 싱글, 더블 또는 텔레스코픽이 될 수 있으며 필요한 개수와 하중도 포함됩니다. 작동 방법에는 트롤리와 트롤리의 수동, 완전 전기 또는 전기 작동이 포함됩니다. 전원 공급 방법에는 플랫 케이블, 부스바 또는 C 레일이 포함됩니다. 제어방법에는 핸들제어와 원격제어가 있습니다.
