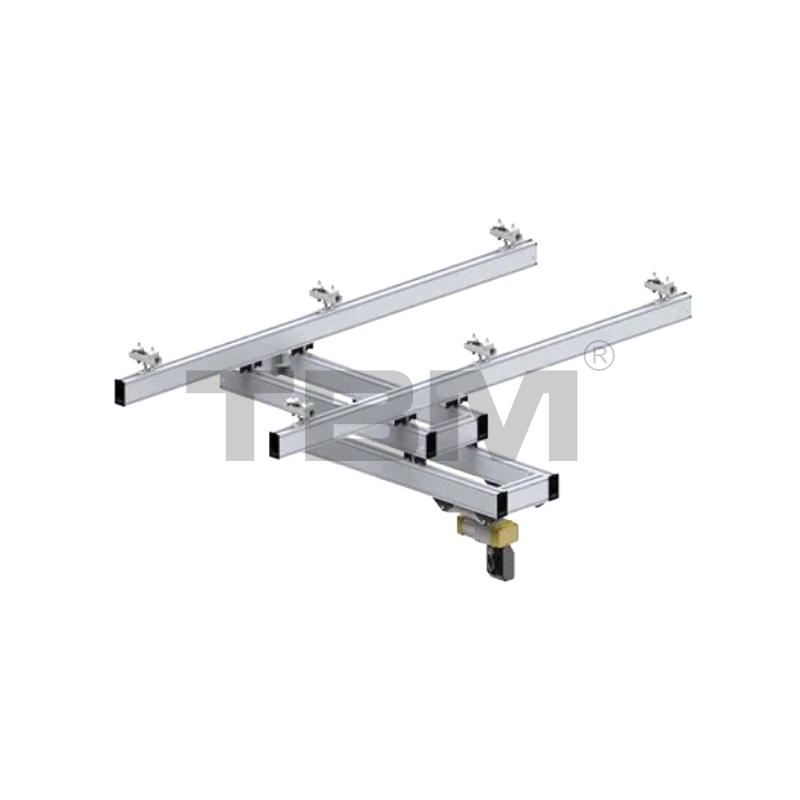

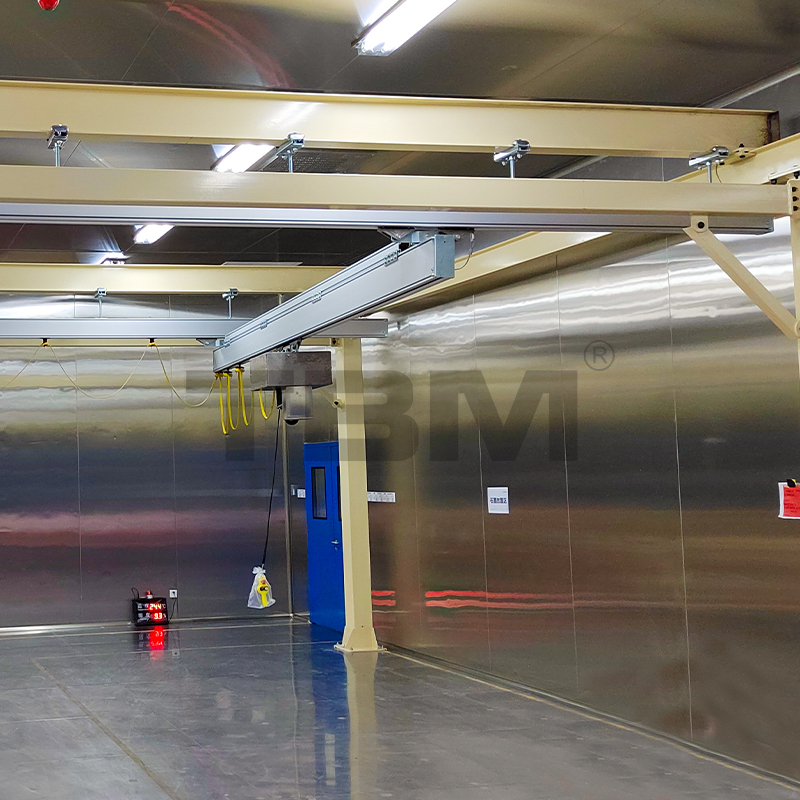

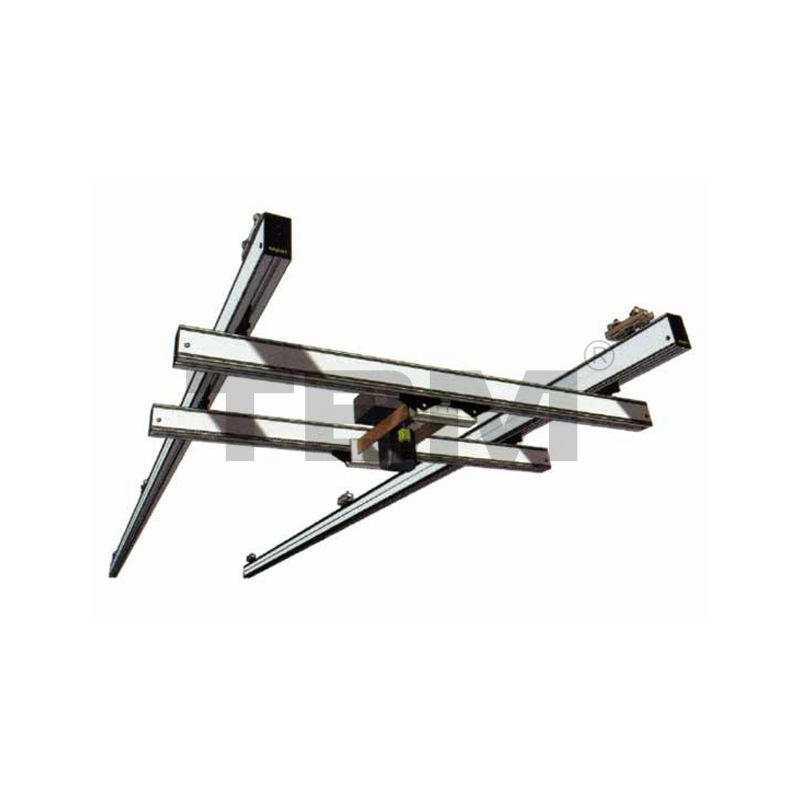

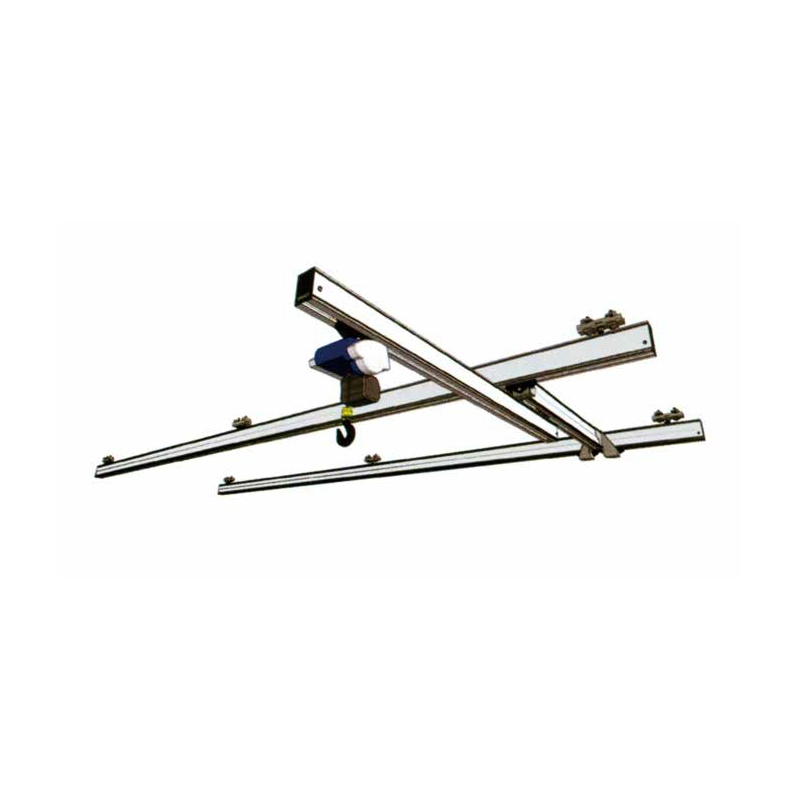

알루미늄 라이트 크레인

알루미늄 조명 부품

AETO1 트랙 트롤리
■ 트롤리는 고강도, 내마모성 나일론으로 다이캐스트/단조되어 있어 부드러운 활주와 쉬운 조작이 가능합니다.
■ 두 줄의 상부 롤러와 하부 롤러는 비틀림과 정렬 불량을 방지합니다.

AHT01/02 메인 빔 풀리(주조/단조 알루미늄, 삼각형)
■ 트롤리는 고강도, 내마모성 나일론으로 다이캐스트/단조되어 있어 부드러운 활주와 쉬운 조작이 가능합니다. Two rows of upper and lower rollers provide pry-resistant and anti-bias protection.

ALP1510F 유연한 트랙 리프팅 포인트
■ 유연한 리프팅 지점은 일반적으로 트랙 시스템에 사용됩니다. 리프팅 포인트 하부와 플랜지 플레이트의 연결은 구형 구조를 활용합니다. 이 유연한 구조는 높은 하중 지지력을 제공합니다.

■메인빔이나 호이스트가 이동하여 끝단에 충격을 가할 때 발생하는 관성력으로 인해 고정레일이 약간 흔들리게 됩니다.
참고: 요청 시 다른 크기도 제공됩니다. 현장 설치 중 불필요한 복잡함을 피하기 위해 주문 시 리프팅 지점 선택을 확인하십시오.

ALP1510R 고정 레일 리프팅 포인트
■견고한 리프팅 포인트는 일반적으로 상향 힘이 필요한 조작기 및 텔레스코픽 빔과 같은 응용 분야에 사용됩니다. 구조적 특성으로 인해 사용 중에 기계 전체가 흔들리는 것을 방지합니다. 현재 기본 리프팅 포인트 유형은 고정형입니다.

참고: 요청 시 다른 크기도 제공됩니다. 불필요한 설치 문제를 피하기 위해 주문 시 리프팅 지점 선택을 확인하십시오.

AGL90 레일 리프팅 러그(90°)
■ 메인 빔과 레일 트롤리의 연결 방법.
■ 단일 적재 용량: 600kg
■ 메인빔은 고정레일에 90° 각도로 연결됩니다.

AGL360 트랙 리프팅 링(360°)
■링 하단에 곡선형 계단이 있어 유연한 스윙이 가능합니다. 주로 탠덤 트롤리 구성에서 메인 빔 리프팅 지점을 연결하는 데 사용됩니다.

■단일 리프팅 링의 하중 용량은 1000kg이며 빨간색 새틴 마감을 사용하여 제조됩니다.

AGL00 레일 리프팅 러그(0°)
■메인 빔을 레일 트롤리에 연결합니다.
■단일 적재 용량: 600kg
■메인빔은 고정레일에 0° 각도로 연결됩니다.
■일반적으로 텔레스코픽 빔의 하부 레일에 있는 러그를 들어 올리는 데 사용됩니다.

ATCO1 탠덤 트롤리 커넥터 플레이트
■ 하중이 500kg을 초과하거나 폭이 6m를 초과하는 경우 탠덤 트롤리 시스템이 필요합니다. 이 시스템은 증가된 부하 용량과 더 넓은 적용 범위를 제공합니다.

ARCO1 레일 커넥터
■ 긴 레일을 사용하려면 여러 개의 레일을 함께 연결해야 합니다. 4부분 분할 레일 커넥터를 사용하면 전체 레일 범위에 걸쳐 보편적으로 사용할 수 있습니다.

ACS01 보강 레일 커넥터 플레이트
■메인빔 보강시 메인빔 레일과 보강레일 커넥터 플레이트 사이의 거리가 1500mm를 넘지 않도록 하십시오.

AFS01 고정 정지
■트랙 끝에 있는 걸쇠는 트롤리가 트랙에서 미끄러지는 것을 방지합니다.

AAS01 조정 가능한 정지
■조정 가능한 스톱은 레일 내부 구멍의 노치에 끼워져 있어 스톱 위치를 임의로 조정할 수 있습니다.

AMS01 중간 이동 정지 장치
■중간 이동 정지 장치는 다중 거더 적용 시 인접한 두 빔 사이의 이동 정지 장치입니다. 이는 두 개의 빔이 서로 너무 가까워서 잠재적으로 호이스트와 작업물 사이에 충돌을 일으키는 것을 방지합니다.

트랙 엔드 캡

■트랙 끝부분을 밀봉하여 먼지나 이물질이 트랙 안으로 들어가는 것을 방지하고 장식적인 미적 효과를 제공하는 캡입니다.

ADP-R/G/H 2차 보호
■돌발 상황을 방지하기 위해 모든 고정레일, 모든 메인빔, 모든 호이스트에 2차 보호장치를 설치했습니다.

그들은 다음과 같이 분류됩니다:

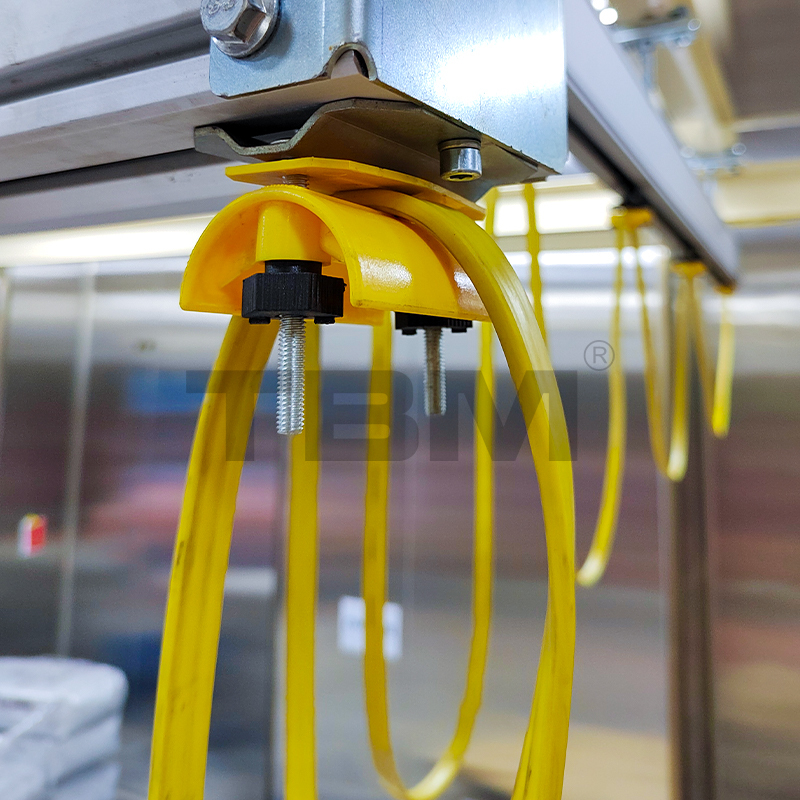

ACT01/AAT01 케이블/튜브 트롤리
■케이블이나 튜브를 선로를 따라 끌고 다닐 때 고정하는 데 사용하는 주행 도르래입니다.

ACE01/AAE01 케이블/튜브 엔드 클램프
■케이블이나 튜브를 트랙 끝에 고정하는 장치입니다.

ACH01/AAH01 케이블/튜브 당김 브래킷
■레일이나 호이스트 풀리를 타고 이동하는 동안 케이블/튜브를 고정하고 당기는 데 사용됩니다.

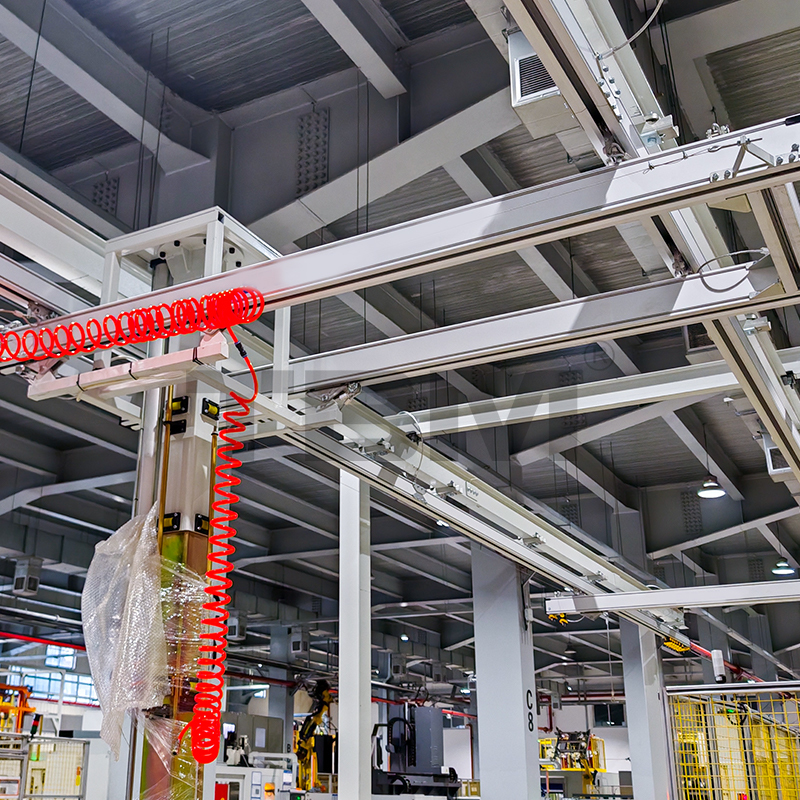

AWS01 와이어 로프 브래킷
■ 나선형 에어호스를 걸 때 사용하는 와이어로프를 고정하고 조이는 데 사용됩니다.

ASS01 부스바 브래킷
■유연하게 조절할 수 있는 전원 버스바용 걸이 브래킷입니다.

ACD01 이중 대들보 스페이서 커넥터
■이중거더 구조의 양단에 궤도스페이서를 연결, 고정하는데 사용됩니다. 4개의 개별 부품은 모든 트랙 스페이서와 호환됩니다.

ATC01 이중 대들보 트롤리 프레임
■ 이 트롤리 프레임은 이중 거더 구조에 호이스트를 장착하는 데 사용됩니다. 두 빔 사이의 기본 거리는 700mm입니다.
■ 이중 빔이 T-arm 또는 조작기 구조에 장착된 경우 다른 트롤리 프레임 구조를 사용할 수 있습니다.

ALM10 메인 거더 리프트 모듈

■메인 거더 레일을 들어올려 전체 헤드룸을 낮추고 리프팅 높이를 높이는 데 사용됩니다.

AEB01 종료 버퍼

■레일 풀리나 호이스트 풀리의 관성에 의한 충격을 순간적으로 완충시켜 선로 및 전체 구조에 미치는 충격을 줄이도록 설계되었습니다.

ABT01 텔레스코픽 빔 리바운드 장치
■ 이 장치는 텔레스코픽 빔이 사용 중일 때 돌출된 트랙을 능동적으로 반동시켜 돌출된 빔이 항상 상부 트랙 내에 머무르도록 하여 우발적인 충돌을 방지합니다.

AEDO1 전기 트롤리
■ 주행 모드가 전기인 경우 메인 빔과 호이스트 구동 장치. 모터는 국내 브랜드 또는 수입 브랜드 중에서 선택할 수 있습니다.
■ 기본 이동 속도: 5-20m/min(가변 주파수 이중 속도)

AEB01 전자 제어 시스템
■ 드라이브 제어 장치. 고객 요구 사항에 따라 선택되는 구성이 달라질 수 있습니다.
■ 기본 제어 시스템은 가변 주파수입니다.

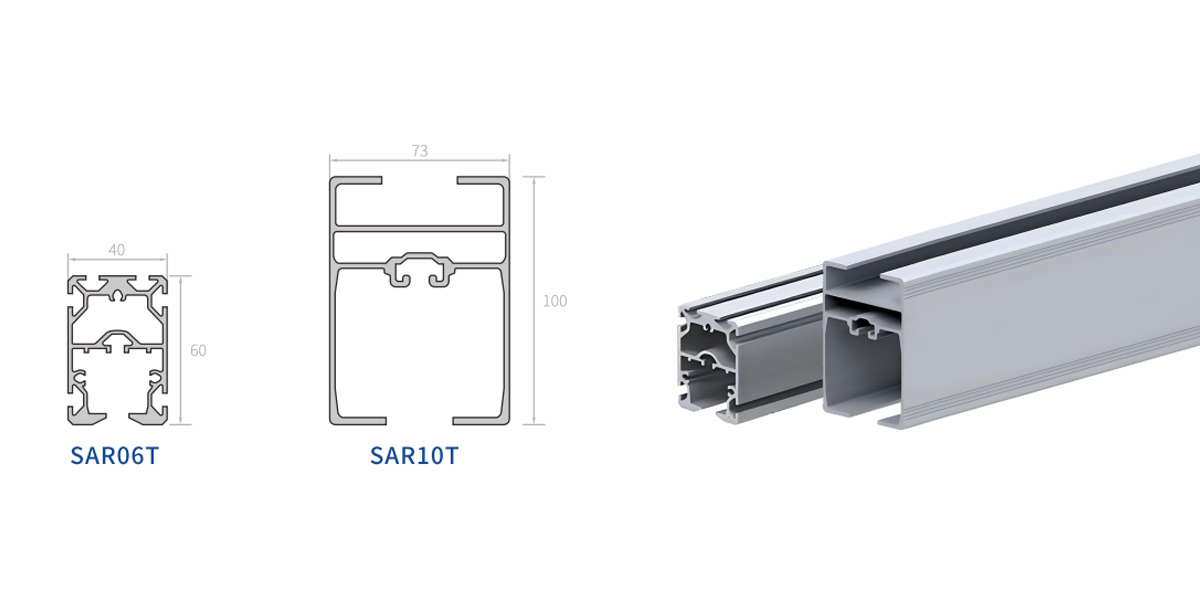

툴 레일

알루미늄 합금 갠트리의 일반 사양은 다음과 같습니다.
